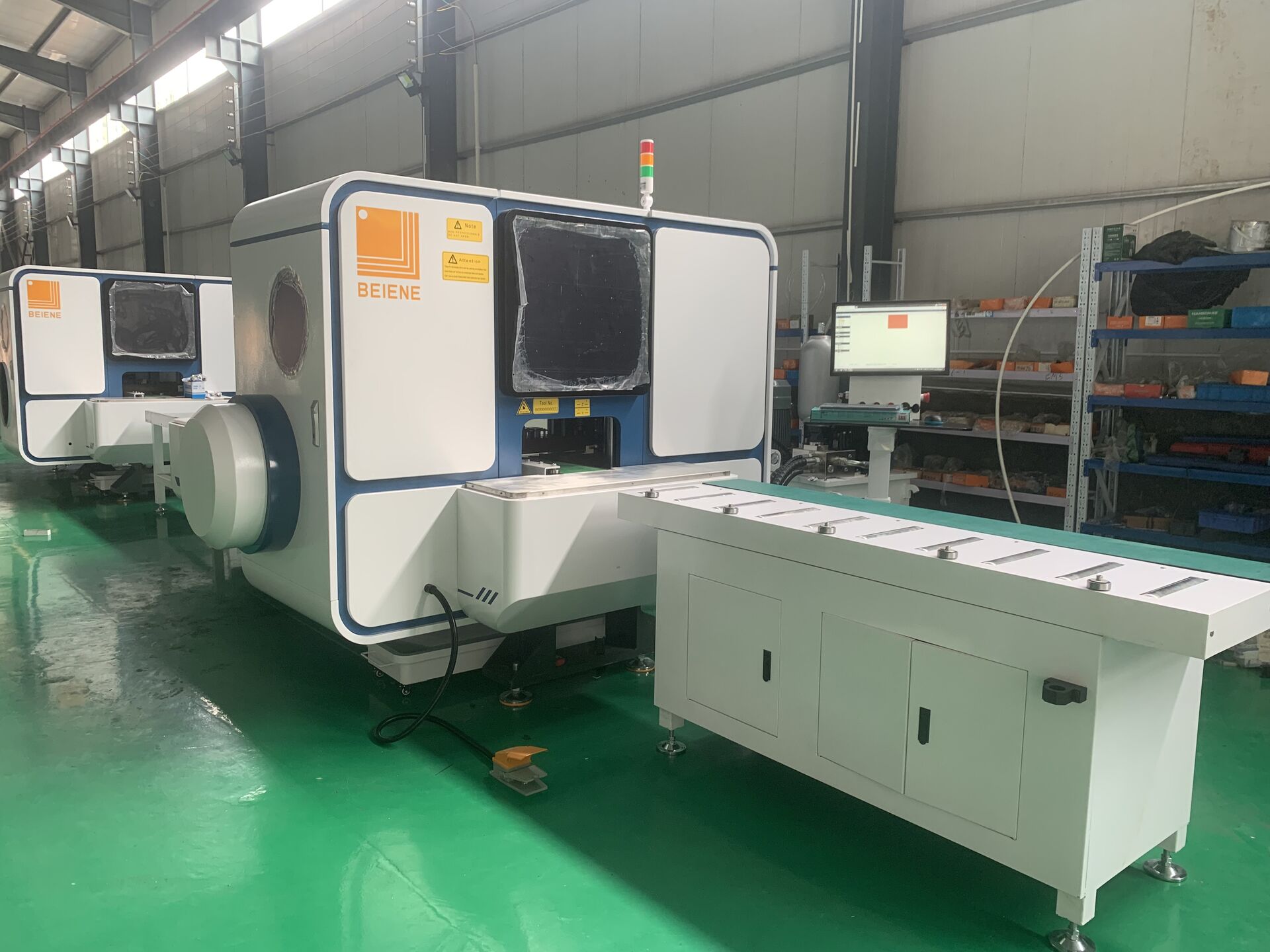

Интеллектуальный 3D-станок для пробивки и резки шин (EMAC-BP-80)

Интеллектуальный 3D-станок для пробивки и резки шин (EMAC-BP-80)
Отправить заявку

ИНФОРМАЦИЯ О ПРОДУКТЕ

Преимущества:

1. Немецкая технология интеллектуальной вырубки, обеспечивающая более высокую скорость и экономичность

2. Удобное программное обеспечение: интеллектуальное 3D-программное обеспечение напрямую и без проблем считывает 3D- или 2D-чертежи.

3. Технология AIRLINK:  интеллектуальная модель включает AIRLINK для обмена чертежами и файлами в режиме реального времени. Это передовая технология мирового уровня.

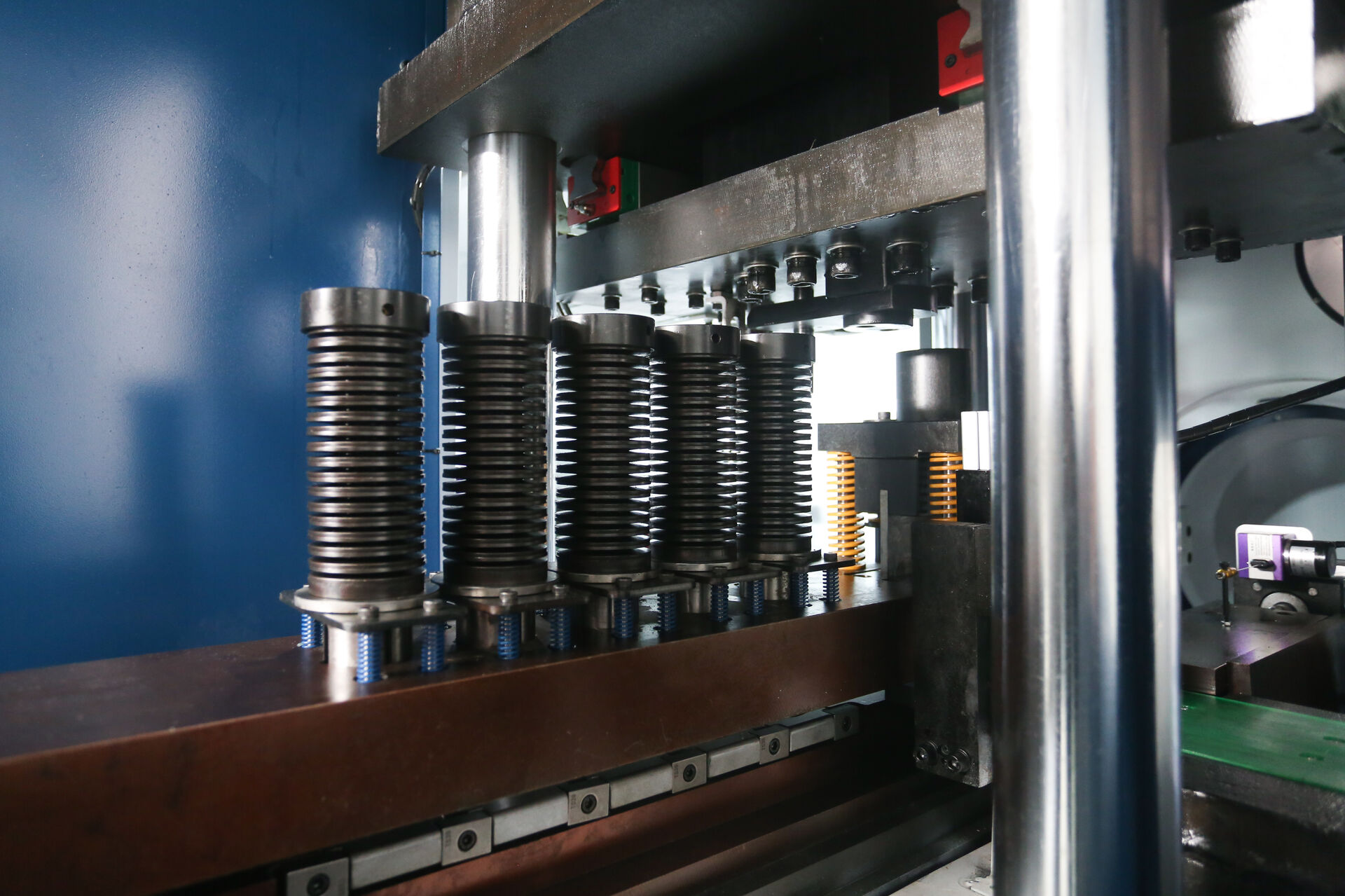

4. Универсальные варианты формовки: немецкая встроенная библиотека штампов с конфигурациями на 6, 9 и 15 позиций.

5. Гибкий режим резки: доступны варианты вырубки с резкой, одиночной резки и резки пилой для различных применений.

6. Повышенная производительность: опциональная система автоматической подачи для повышения эффективности.

7. Интеллектуальное программное обеспечение для оптимизации вырубки по шине и управления запасами

8. Станок поставляется без установки и пусконаладки.

9. Бесплатные видеоуроки онлайн


Рабочий процесс:

3D-проектирование → моделирование работы → загрузка на шинопровод → запуск вырубки и резки → завершение вырубки и резки

Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)


Основные технические параметры:


Описание

Единица измерения

EMAC-BP-80

Усилие пресса

Узел вырубки

KN

800

Узел резки

KN

800

Максимальная скорость по X

m/min

100

Максимальный ход по X

mm

1500

Максимальная скорость по Y

mm

100

Максимальная скорость по Z

mm

50

Ход ударного цилиндра

mm

55

Максимальная скорость ударов

HPM

180

Комплект инструмента

Штамп для вырубки

компл.

8

Штамп для резки

 компл. компл.

1

Оси управления


3

Точность шага отверстий

mm/m

±0.20

Максимальный размер вырубаемого отверстия

mm

40

Максимальный размер шины (W*H)

mm

6000x300x20mm

Общая мощность

kw

19.7

Размер станка: L*W

mm

9585x3454

Масса станка

kg

3600

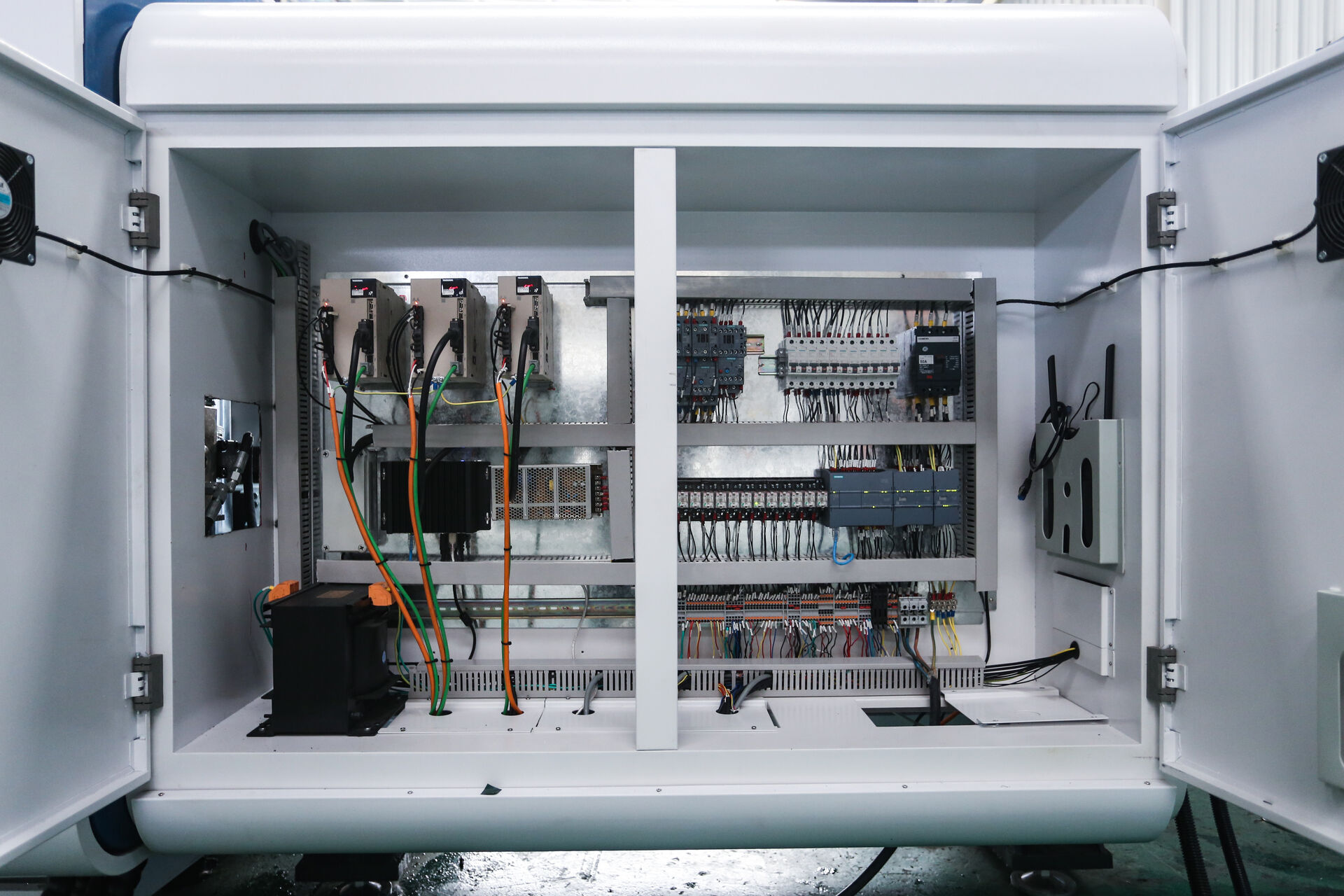

Основная комплектация:



Система управления

 №

Наименование

Бренд

1

PLC

SIEMENS

2

Датчик

SIEMENS

3

Кнопка управления

SIEMENs

4



5

Моноблочный компьютер

BEIENE

6

Контакторы переменного тока

SIEMENS

7

Автоматический выключатель

SIEMENS

8

Сервомоторы

 SIEMENS

9

Сервоприводы

SIEMENS

10

 Проектирование и программирование 3D-программного обеспечения

Обновление

Система передачи

 №

Наименование

Бренд

1

Прецизионная линейная направляющая

Taiwan HIWIN

2

Прецизионная шарико-винтовая передача

TBI

3

Подшипник

Japan NSK

Гидравлическая система

 №

Наименование

Иллюстрация

1

Электромагнитный клапан

Italy Atos

2

Трубка высокого давления

 Germany

3

Масляный насос высокого давления

 USA Albert


Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)





Отгрузка


Shipment Photo(2).png



Сертификаты


Intelligent 3D Busbar Punch and Shear Machine  (EMAC-BP-80)


Наши услуги


--- На запрос будет предоставлен ответ в течение 2 часов.
--- Предоставляется услуга отслеживания на всех этапах — от размещения заказа до доставки.
--- Мы можем предоставить профессиональное руководство по установке.
--- Годовая гарантия и комплексное послепродажное обслуживание.
--- Для наших клиентов доступны индивидуальное проектирование и блок-схема.
--- Независимая команда R&D и строгая научно обоснованная система управления.
